4 істікшелі рокер қосқышы қалай жұмыс істейді?

Егер сіз автомобиль сымдары, DIY электроникасы немесе шағын құрылғыларды жөндеумен жұмыс істеп жатсаңыз, сіз мынаны кездестірген боларсыз.4 істікшелі рокер қосқышы. Көптеген пайдаланушылар оның 2 немесе 3 істікшелі нұсқалардан қалай ерекшеленетінін және оны қалай дұрыс қосу керектігін ойлайды. Бұл нұсқаулық оны қауіпсіз және сенімді пайдалануға көмектесу үшін оның жұмыс принципін, құрылымын және жалпы пайдалануларын қарапайым, түсінікті сөздермен түсіндіреді.

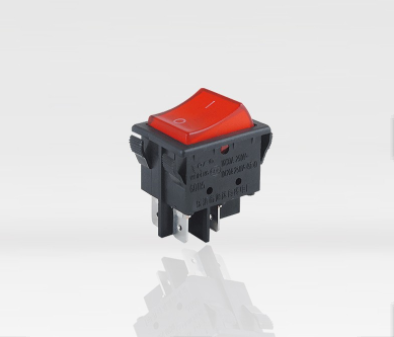

4 істікшелі рокер қосқышы әдетте бір уақытта екі бөлек тізбекті басқару үшін пайдаланылатын қос полюсті бір лақтырғыш (DPST) қосқышы болып табылады. Оның төрт терминалы бар: екеуі қуат кірісі үшін және екеуі қуат шығысы үшін. Қосылған кезде екі тізбек бір уақытта жабылады; өшірілген кезде екі тізбек бірге ашылады. Бұл дизайн қуатты толығымен оқшаулау немесе оң және теріс сызықтар сияқты қос тізбектерді басқару үшін өте қолайлы.

Ішкі механизм қарапайым және сенімді. Корпустың ішінде рокер жетекі серіппелі байланыс көпірін басады. Ауыстырылған кезде көпір кіріс істіктерін шығыс түйреуіштерге қосады, бұл токтың өтуіне мүмкіндік береді. Төрт істікшелі құрылым күшті оқшаулауды және қауіпсіз коммутацияны қамтамасыз етеді, бұл оны жоғары ток немесе автомобиль қолданбаларында танымал етеді.

Осы жылдар ішінде4 істікшелі рокер қосқышытұрақты өнімділігі мен әмбебаптығы арқасында стандартты құрамдас бөлікке айналды. Ол автомобиль фараларында, ішкі жарықтандыруда, су сорғыларында, орындық жылытқыштарында, басқару панелінде және тұрмыстық құрылғыларда кеңінен қолданылады. Оның екі тізбекті басқару мүмкіндігі оны негізгі қосқыштарға қарағанда функционалды етеді.

Өндіріс жоғары температураға төзімді пластикалық қалыптауды, жоғары өткізгіштігі бар мыс контактілерін, қауіпсіз терминалды құрастыруды және үздіксіздік пен беріктікті қатаң сынауды қамтиды. Әр блок тұрақты коммутацияны және ұзақ қызмет ету мерзімін қамтамасыз ету үшін тексеріледі.

Өнеркәсіптік немесе DIY жобаларында сенімді жұмыс істеу үшін Tongda компаниясының 4 істікшелі қосқыш сериясы оңай орнату үшін тұрақты контактіні, анық терминал таңбасын және стандартты орнату өлшемін қамтамасыз етеді.

Қорытындылай келе,4 істікшелі рокер қосқышытөрт қосылым нүктесін пайдаланып бірден екі тізбекті басқару арқылы жұмыс істейді. Ол берік, қауіпсіз және кеңінен қолданылады. Оның құрылымы мен жұмысын түсіну оны дұрыс жалғауға, қателерді болдырмауға және жобаңызға дұрыс қосқышты таңдауға көмектеседі.
