Рокерді қосу өшіру позициясы: жаңадан бастаушылар мен сарапшыларға арналған толық нұсқаулық

Түсінуқосқышты қосу-өшіру күйіэлектр немесе электронды құрылғылармен айналысатын кәсіпқойлар мен әуесқойлар үшін өте маңызды фактор болып табылады. Рокер қосқышы әртүрлі жерлерде, мысалы, тұрмыстық бұйымдарда, автокөліктердің бақылау тақталарында, компьютерлік жабдықтарда, электр желілерінде және зауыттарда әртүрлі тәсілдермен қолданылады. Егер сіз рокердің жұмыс істеп тұрғанын немесе істемейтінін анықтау әдістеріне, сондай-ақ оның құрылысын, жұмыс істеуін және істен шығуын білуге ​​қызығушылық танытсаңыз, онда сіз осы нұсқаулықтан жауап таба аласыз.

Рокер қосқышы дегеніміз не?

Рокер қосқышы - тігінен қозғалмай, басқан кезде шайқалатын электр қосқышы. Тербеліс сонымен қатар тізбекті аяқтайды немесе бұзады және электр тогын басқарады. Рокер қосқыштары инженерлер арасында танымал болды. Олар күшті, қолдануға оңай және сенімді. Конструкциялары, пішіндері және өлшемдері бойынша рокер қосқыштарының көптеген түрлері бар, бірақ олардың негізгі рөлі өзгеріссіз қалады: сенімді қосу және өшіру.

Рокер қосқышының қосу және өшіру күйін анықтау

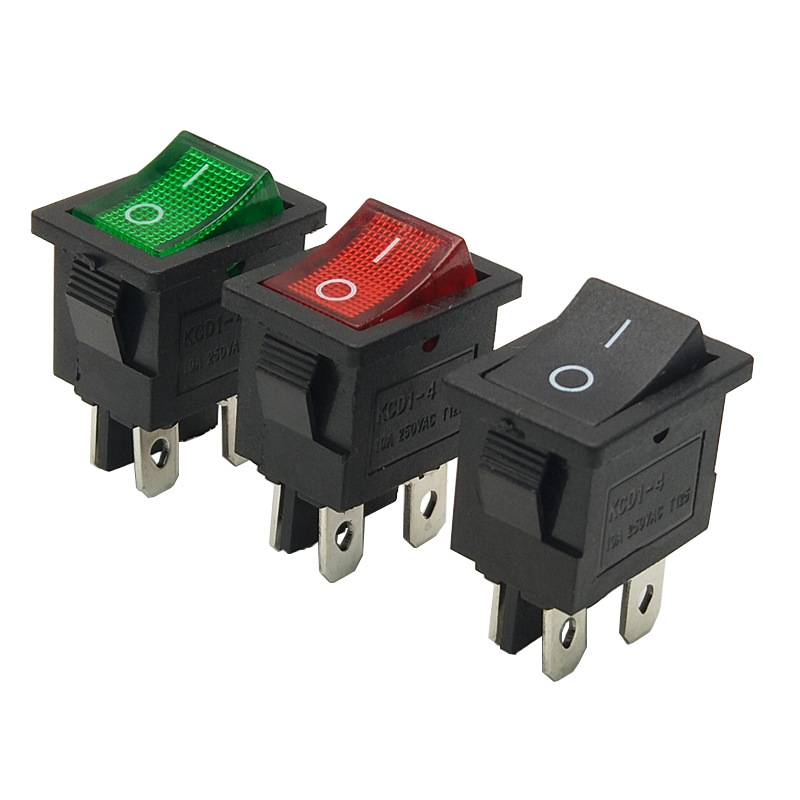

Рокерлік қосқыштар әлеміне қосылғанда, ойға келетін бірінші сұрақтардың бірі: коммутатордың қосулы немесе өшірілгенін қалай анықтауға болады? Өнеркәсіп кейбір жалпы көрсеткіштерді ойлап табу арқылы тапсырманы жеңілдетті. Коммутатордың алдыңғы жағында басылған немесе бедерлі халықаралық белгілерді табыңыз.

I= ҚОСУ
O= ӨШІРУ

Коммутаторды «I» деп көрсетілген таңбалау бағытына жылжыту қарастырылған электр тізбегін аяқтайды және құрылғыны қосады. Коммутатор «O» белгісінің бағытына бұрылса, байланыс үзіліп, құрылғы жұмысын тоқтатады. Осындай қарапайым белгілердің арқасында қауіпсіздікке кепілдік беруге болады. Кейбір жағдайларда түс мәндері «ҚОСУ» үшін қызыл түсті және «ӨШІРУ» үшін қара немесе ақ түсті оқу үшін пайдаланылуы мүмкін.

Рокер қосқыштарының жалпы конфигурациялары

Рокерлік қосқыштар бірнеше конфигурацияда келеді: бір полюсті бір лақтыру (SPST), екі полюсті бір лақтыру (DPST), бір полюсті қос лақтыру (SPDT) және екі полюсті қос лақтыру (DPDT). Таңдалған конфигурация рокер қосқышының қанша тізбекте жұмыс істей алатынын көрсетеді. Сонымен қатар, ол коммутатордың көптеген позицияларда өз қызметін атқара алатындығын анықтайды.

Стандартты түрде қосу-өшіру функциясы SPST дизайнына қатысты, оның бір ұшы қуат көзін қосады (ҚОСУ), екінші ұшы оны өшіреді (ӨШІРУ). Дегенмен, DPDT немесе SPDT қосқыштарының түрлері бағытты ауыстыру немесе тізбекте әртүрлі қосылымдарды жасау үшін көбірек позицияларды қамтуы мүмкін. Рокерлік қосқыштың дизайнын білу оны дұрыс қосуға және пайдалануға көмектеседі.

Рокерлік қосқыштарды қолдану және олардың қосу/өшіру позициялары

Ыңғайлы дизайны мен пайдаланудың қарапайымдылығына байланысты рокер қосқыштары көптеген құрылғыларда кездеседі. Мұнда қосу және өшіру күйін дұрыс анықтау маңызды болатын негізгі қолданбалар берілген:

Тұрмыстық техника: Кофе машиналары, су салқындатқыштары, тұмсықтар және желдеткіштер жағдайында пайдаланудың қарапайымдылығына байланысты рокер қосқыштары таңдалды.
Автокөлік: Бақылау тақтасын, терезелерді, реттеуді және жарықтандыруды басқаруға қатысты рокердің позициясы.
Өнеркәсіптік: ауыр машиналар әрқашан анық белгіленген және сенімді коммутаторларға сүйенді.
Электроника және компьютерлер: Электрлік жолақтар, дисплейлер және шасси қуат пен басқаруға қатысты кез келген проблемаларды болдырмау үшін рокер қосқыштарын пайдаланатыны айтпаса да түсінікті.

Берілген мысалдарда көрсетілгендей, рокер қосқышы туралы ақпаратты түсіну құрылғылардың біркелкі және қауіпсіз жұмыс істеуі үшін өте маңызды. Физикалық позиция, сондай-ақ таңбалардың мағынасын түсіну зақымға немесе жарақатқа әкелуі мүмкін құрылғылардың әдейі іске қосылуын және/немесе тоқтауын болдырмауға көмектеседі.

Қосу-өшіру күйіне арналған визуалды және физикалық белгілер

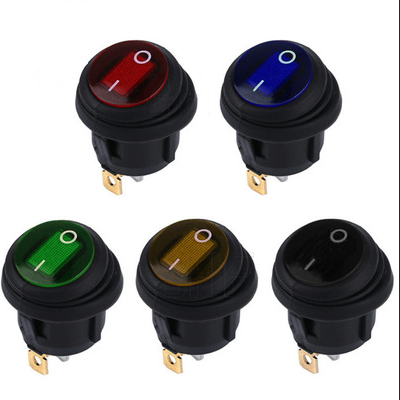

Негізгі «I» және «O» таңбаларынан басқа, рокер қосқыштары пайдаланушылар оның күйін жылдам түсінуі үшін әртүрлі көрнекі және тактильді сигналдарды қамтуы мүмкін. Кейбір қосқыштарда неон шамы немесе қосқыштың өзі қосылған кезде жарық диоды қосылатын жарықтандырылған белгілер бар. Сонымен қатар, қосу және өшіру жағын сезінуге мүмкіндік беретін қатты жиегі немесе қос қуыс беті болуы мүмкін тактильді индикаторлары бар қосқыштар бар.

Коммутатордың физикалық сипаттамалары да құнды ақпарат береді. Көп жағдайда «ҚОСУ» параметрі қосқышты операторға қарай ауыстыруды талап етеді, ал «OFF» күйі қосқышты қарама-қарсы бағытта бұруды білдіреді. Панельдерге орнатылған құрылғыларда белгілі бір ережелерге сәйкес «ҚОСУ» жоғарғы бөлігінде немесе пайдаланушының жанында орналасуы үшін қосқыштың стандартталған орналасуын сақтау мүмкіндігі болуы мүмкін.

Дұрыс қосу-өшіру функциясы үшін рокерді қалай орнатуға және сымға қосуға болады

Рокерді дұрыс орнату қосқыштың қосу және өшіру күйінің жоспарланған жұмысын қамтамасыз етеді. Процесс келесідей:

1-қадам: Коммутатор түрін анықтаңыз
Қай қосқышты пайдаланып жатқаныңызды білу үшін оның SPST, DPST, SPDT немесе DPDT қосқышы екенін анықтаңыз, себебі ол сым қосылымдарын анықтайды.
2-қадам: «I» және «O» таңбаларын табыңыз
Коммутаторды бекітпеге қойғанда, «I» тиісті жағына қарап тұрғанына көз жеткізіңіз.
3-қадам: Терминалдарды қосыңыз
Сымдар әдетте қуат көзін «өткізу» терминалына қосу және құрылғыны өндірушіңіздің нұсқауы бойынша көрсетілген «жүктеу» терминалына қосу мәселесі болып табылады.
4-қадам: Коммутатордағы сынақтарды іске қосыңыз
Коммутаторды қосуды аяқтағаннан кейін, қосқыш «I» түймесін басу арқылы құрылғыны қосатынына және «O» оны өшіретініне көз жеткізу үшін тексеріңіз.

Рокерді дұрыс емес орнату қосу/өшіру функциясының кері бұрылуына әкелуі мүмкін, бұл шатастыратын және қауіпті болуы мүмкін. Орнату қалай жұмыс істейтініне сенімді болмасаңыз, білікті электрикке хабарласып, коммутатор өндірушісі берген электр схемаларын түсіну үшін көмек сұраған дұрыс.

Рокер қосқыштарымен қауіпсіздікті қарастыру

Электрлік басқару элементтеріне қатысты қауіпсіздік өте маңызды. Мұнда табу үшін орындалатын бірнеше ең жақсы тәжірибелер берілгенрокер қосқыштарының қосу-өшіру күйі:

Белгілерді тазалау: Коммутаторларды «I» және «O» әріптерімен анық белгілеңіз немесе қажет болса жапсырмаларды пайдаланыңыз. Жүйелілік: Коммутаторларды орнатқан кезде қосу/өшіру бағыты оның басқа құрылғыларда немесе панельдерде орнатылғанына сәйкес келетініне көз жеткізіңіз. Кездейсоқ ауысуды болдырмаңыз: қорғаныштары, қақпақтары немесе құлыптау механикасы жоқ ажыратқыштарды пайдаланбаңыз, себебі бұл өндірістік және адам көп жұмыс орындарында қауіпті болуы мүмкін. Мерзімді қызмет көрсету: ажыратқыштарды тозу және ескіру белгілерінің, өшіп қалған белгілердің немесе ақауларды тудыруы мүмкін кез келген басқа ақаулы элементтердің бар-жоғын үнемі тексеріп тұрыңыз.

Осы қауіпсіздік шараларын жүзеге асыру арқылы сіз тек сіз ғана емес, басқалар да қосқышты қосу-өшіру күйін анықтай алатынына және кез келген ықтимал электр ақауларының алдын алатынына көз жеткізесіз.

Жиі қойылатын сұрақтар

Коммутатор қосулы немесе өшірулі күйде екенін қалай анықтауға болады?Рокер қосқыштарының көпшілігі жалпы графикалық сигналдарды пайдаланады: «I» жетектің ҚОСУ функциясын орындап жатқанын көрсетеді, ал «O» оның ӨШІРУ функциясын орындайтынын көрсетеді. «I» жағы - бұл тізбекті аяқтайтын, ал «O» жағы оны ажыратады. Сигнал берілмеген жағдайларда өндірушінің нұсқаулығын қараңыз. Бұған қоса, кейде қосқыштар ҚОСУЛЫ күйінде жанып немесе пайдаланушыға қарай итерілген жағы ON күйінде болатындай етіп орналастырылуы мүмкін. Оның орнын анықтау үшін қосқыштарды ауыстырып-қосу арқылы жүргізілетін қарапайым сынақты да орындауға болады.

ҚОСУ кезінде барлық рокер қосқыштары жанып тұр ма?Жарықтандыру барлық рокер қосқыштарында жоқ. Жарықтандырылған қосқыштар қоршаған орта қараңғы болған кезде біршама көмектессе, әдеттегі қосқыш тек таңбалауды немесе сезуді пайдалана алады.

Рокерді өз бетімше орнатуға болады ма?Иә, егер сіз дұрыс сымдарды қосу процедурасын және қауіпсіздік стандарттарын сақтасаңыз. Коммутатордың техникалық сипаттамаларын тексеріп, оның дұрыс бағдарланғанын және дұрыс жұмыс істейтінін растау үшін сым схемаларын қараңыз.

Коммутатор артқа орнатылса не болады?Қате орнатылса, рокер қосқышы керісінше жұмыс істеуі мүмкін - «O» жағы басылғанда, бұл құрылғының қосылуына себеп болуы мүмкін, бұл шатастырып, қауіп төндіреді. Орнатқаннан кейін бағдарды дұрыс басқару және коммутатордың жұмысын тексеру керек.

Рокер қосқыштары жоғары ток құрылғыларына жарамды ма?Жоғары вольтты және жоғары ток қолданбаларымен тамаша жұмыс істей алатын бірнеше рокер қосқыштары бар; дегенмен, рейтингтердің қолданбаңыз үшін жеткілікті екеніне көз жеткізген жөн. Бағалары жеткіліксіз қосқышты пайдалану шамадан тыс жылу шығаруды немесе ақауларды тудыруы мүмкін.

Рокерді қосу-өшіру мәселелерін шешу

Рокер түріндегі қосқыштары бар кейбір машиналар күйіндегі өзгерістерге тиісті түрде жауап бермейді. Коммутаторды қосу және өшіру функциясының ақаулықтарын жою қосқышты да, тізбекті де зерттеуді қамтиды:

- Бастау үшін орынды анықтау үшін жарық индикаторларымен бірге "I"/"O" таңбалары сияқты көрнекі индикаторларды тексеріңіз.
- Осыдан кейін электр қуатын өшіріп, ауыстырып-қосқышта тозу, тот немесе механикалық бұзылулардың бар-жоғын тексеріңіз. Тербелу функциясы/бөлік ешбір ақаусыз оңай жұмыс істеуі керек.
- Ажыратқыштың «I» күйіне бұрылу кезінде тізбекті сәтті жасағанын және «O» күйінде болған кезде оны үзетінін тексеру үшін үздіксіздікті тексеру құралын немесе мультиметрді пайдаланыңыз.
- Егер бірнеше ажыратқыш болса, олардың біркелкі орнатылуын және сым схемасына сәйкестігін қамтамасыз етіңіз.

Егер қосқыш жұмыс істемей қалса, ауыстырғышты өзгерту қажет болуы мүмкін. Ажыратқыштарды ауыстырған кезде, мүмкіндігінше бастапқы сипаттамалары бар ажыратқыштарды пайдалануды ұмытпаңыз, әсіресе кернеу мен ток талаптарына қатысты.

Қосу-өшіруді басқаруға арналған рокер қосқыштарының баламалары

Рокер қосқыштары бүгінгі күні ең танымал қосқыш түрлерінің бірі болғанымен, олар қосу-өшіру мүмкіндігі үшін қол жетімді жалғыз опция емес. Коммутаторлардың басқа түрлеріне ауыстырып қосқыштар, түймелі қосқыштар, айналмалы қосқыштар және сырғымалы қосқыштар жатады. Барлық осы түрдегі ажыратқыштар ерекше дизайн мен мүмкіндіктерге ие. Көрсететін болсақ, ауыстырып қосқыштар түймені басу және босату арқылы іске қосылған кезде қосқышты бір позициядан екінші күйге тартатын тұтқалы механизмге ие. Коммутатор түрін таңдау беріктік, эргономика немесе эстетикалық көрініс тұрғысынан нақты қолданбаның нені талап ететініне байланысты.

Рокер қосқыштарына техникалық қызмет көрсету және ауыстыру

Рокерді ауыстырып-қосқышты ұстау оның қосу-өшіру күйіне қатысты сенімділігін қамтамасыз ету үшін қажет. Коммутаторды тазалау кезінде абай болыңыз, себебі кір мен ылғалдың болуы белгілерге кедергі келтіруі мүмкін. Егер рокердің қосқышы жабысқақ болып, ақаулық белгілерін көрсете бастаса немесе зақымдалған болса, оны ауыстыру әдетте дұрыс реакция болып табылады. Ауыстыру ағымдағы рейтингке, кернеуге және физикалық өлшемдерге сәйкес келуі керек. Бұрын талқыланған сымдарды және бағдарлау әдістерін пайдаланыңыз.

Үздіктерді таңдауРокер қосқышыСіздің өтінішіңіз үшін

Рокерді таңдаған кезде қосқыштың рейтингтері құрылғының электр қажеттіліктеріне сәйкес келетініне көз жеткізу керек. Ең дұрысы, коммутатордың қосу және өшіру жұмысын көрсететін анық белгілері бар, берік материалдардан жасалған және оңай жұмыс істейтін рокер қосқыштарын іздеу керек. Егер коммутатор көріну маңызды болатын ортада пайдаланылса, жарықтандырылған қосқыштар ең жақсы нұсқа болып табылады. Жоғары ток құрылғылары жоғары сапалы контактілері мен оқшаулауы бар ажыратқыштарды пайдалануы керек. Пайдаланушылар рокер қосқышы әрқашан қосулы немесе өшірулі күйде екенін білуі үшін коммутатордың дизайнын мұқият бағалаңыз, осылайша кез келген қателерді болдырмаңыз.

Сонымен, қорытындылайтын болсақ, рокерді қосу-өшіру күйінде меңгеру символдарды, физикалық белгілерді, сымдарды, пайдалануды және қауіпсіздікті түсінуді білдіреді. Рокерлік қосқыштарды мұқият таңдау, орнату және техникалық қызмет көрсету арқылы сіз электр құрылғыларыңыздың қауіпсіз жұмыс істейтініне көз жеткізесіз. Сіз техник, инженер, хобби немесе тұрмыстық техниканы басқаратын болсаңыз маңызды емес; сіз осы нұсқаулықты рокер қосқыштарымен жұмыс істеу үшін, сондай-ақ жалпы мәселелерді шешу үшін пайдалана аласыз.
