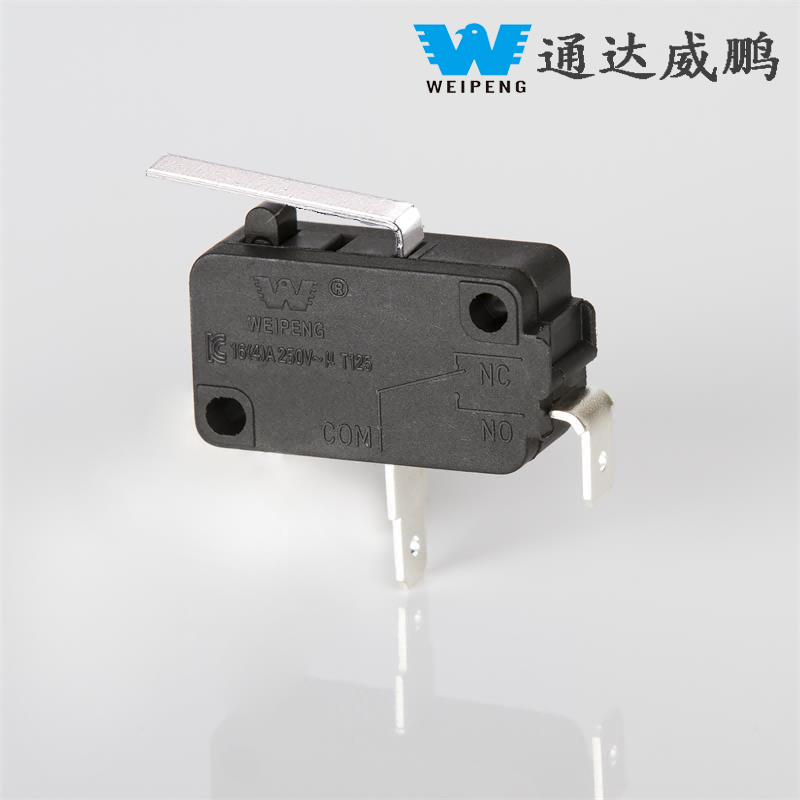

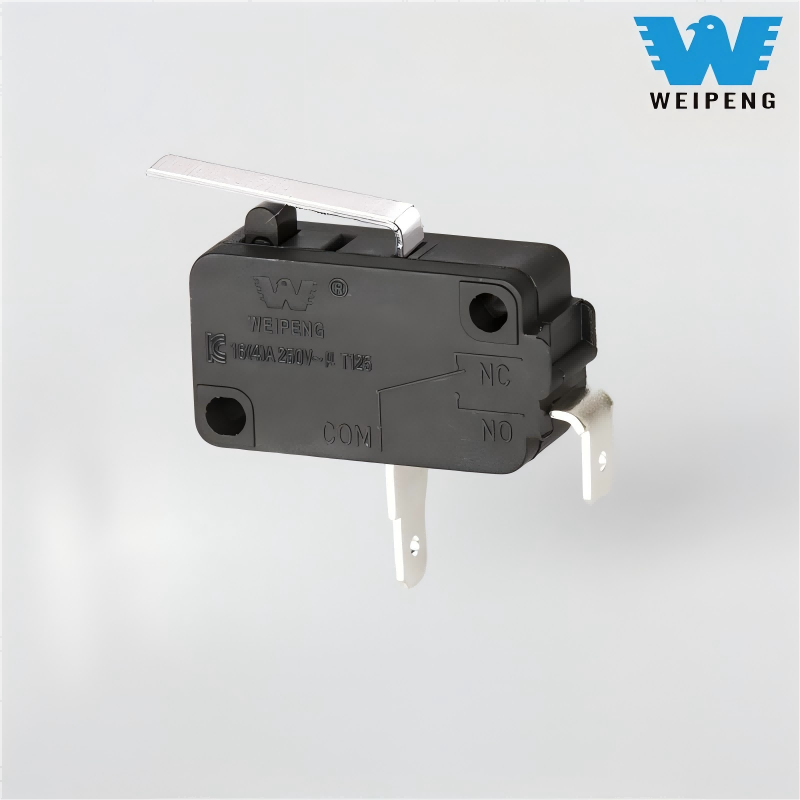

Күміс контактілі су жылытқышының шектегіші жоғары токты микро қосқыш

Yueqing Tongda Wire Electric Factory микро коммутаторлар сериясының эталондық үлгісі ретінде, күміс контактілі су жылытқышты шектейтін жоғары ток микро ауыстырып-қосқышы оның негізгі артықшылықтары ретінде «жоғары сезімталдық, ультра ұзақ қызмет ету мерзімі және көп сценарийге бейімделу» ерекшеліктеріне ие. Компанияның коммутаторларды өндірудегі 35 жылдық тәжірибесін біріктіре отырып, ол өзінің минималды байланыс алшақтығы мен жылдам әрекет ету механизмінің арқасында тұрмыстық техникада, автомобиль электроникасында, өнеркәсіптік автоматтандыруда және басқа салаларда басқарудың негізгі компонентіне айналды. Оның өнімділігі мен сенімділігін дүние жүзіндегі көптеген беделді ұйымдар растап, тауашалар нарығындағы негізгі позициясын қамтамасыз етті.

Үлгі:HK-14-1X-16A-205

Сұрау жіберу

Өнім Сипаттамасы

WEIPENG® жетекші болып табыладыКүміс контактілі су жылытқышының шектегіші жоғары токты микро қосқышөндірушілер, жеткізушілер және экспорттаушылар.

Микро коммутатор Кіріспе

HK-14 сериясы «патенттелген жылдам әрекет ету механизмі бар күміс қорытпасы контактілері» бар негізгі дизайнды қабылдайды. Контактілер AgSnO₂ күміс-қаңылтыр оксиді қорытпасының материалынан жасалған және ≤50мОм контакт кедергісі бар вакуумды жабу процесінен өтеді, токтың әлсіреусіз тұрақты берілуін қамтамасыз етеді және сигналдың кідірістерін немесе контактілердің тотығуынан туындаған нашар жанасуды тиімді болдырмайды. Триггерге жауап беру уақыты ≤5 мс, ал жұмыс соққысының ауытқуы ±0,05 мм шегінде бақыланады, триггер сезімталдығы салалық стандарттардан әлдеқайда жоғары. Әр түрлі механикалық триггер талаптарын қанағаттандыру үшін серия жетек тетіктері комбинацияларының жан-жақты ауқымын ұсынады, оның ішінде рычагтардың 8 түрі: қысқа иық, ұзын иық, ролик (нейлон немесе металда бар), түйме, шанышқы және т.б., айналмалы механизмдер, сызықты қозғалыс құрылғылары және итеру түріндегі басқару элементтері сияқты әртүрлі жағдайларға дәл сәйкес келеді.

Компанияның 30 жылдан астам серіппелі контактілерді жобалау тәжірибесіне сүйене отырып, HK-14 сериясы 12 дәлдікпен штамптау және термиялық өңдеу қадамдары арқылы өңделген жоғары серпімді бериллий мыс серіппелі контактілерін пайдаланады. Серпімділіктің ыдырау жылдамдығы ≤3% (салалық орташа 8%), механикалық қызмет ету мерзімі 1 миллион циклден асатын және 100 000 циклге дейінгі электрлік қызмет мерзімімен ерекше өнімділікке қол жеткізу. Тәулігіне 60 жоғары жиілікті операция негізінде ол 5 жылдан астам сенімді жұмыс істей алады. Негізгі корпус UL94 V-0 отқа төзімді PA66 күшейтілген инженерлік пластиктен жасалған, соққыға төзімділік, қартаюға төзімділік және ультракүлгін сәулелерге төзімділік береді. Ол -25℃-ден 125℃-ге дейінгі шектен тыс температураға төтеп бере алады және өнімділікті төмендетпей 1000 сағаттық жоғары және төмен температуралық цикл сынақтарынан өтті. Электрлік жұмыс жиілігі минутына 15 рет, ал механикалық жұмыс жиілігі минутына 60 рет жетуі мүмкін, бұл оны өнеркәсіптік автоматтандырудың өндірістік желілері және жоғары жиілікті тұрмыстық құрылғылар сияқты үздіксіз жұмыс сценарийлері үшін өте қолайлы етеді.

Қолдану сценарийлері

Тұрмыстық техника: микротолқынды пештің есігін басқару, кір жуғыш машина бағдарламасын басқару, кондиционердің желдеткіш жылдамдығын реттеу, жабдықтың қауіпсіз жұмысын қамтамасыз ету

Өнеркәсіптік автоматтандыру: Өндіріс желісін орналастыру, роботты шектеуді басқару, конвейерді іске қосуды басқару, өндіріс тиімділігін 35% арттыру

Автокөлік электроникасы: автокөлік терезесін көтеру, орынды реттеу, магистральді сезу, көлік ішіндегі қатал орталарға жарамды

Медициналық құрылғылар: Хирургиялық жабдықты басқару, анықтау құралының сигналын іске қосу, медициналық деңгейдегі қауіпсіздік стандарттарына сай

Әскери өнеркәсіп: қару-жарақ жабдығын басқару, байланыс құрылғыларын ауыстыру, экстремалды жұмыс жағдайларына және жоғары сенімділік талаптарына бейімделу

Таңдау бойынша ұсыныстар

Жабдықтың номиналды тогы мен жүктеме түріне негізделген техникалық сипаттамаларды таңдаңыз.

Орнату кеңістігіне және іске қосу әдісіне сәйкес жетек штангасының түрін анықтаңыз.

Қорғау дәрежесін таңдаған кезде температура мен ылғалдылық сияқты қоршаған орта факторларын ескеріңіз.

Арнайы салалар (медициналық, әскери) сәйкес сертификаттары бар үлгілерді талап етеді.

Micro Switch параметрі (спецификация)

Коммутатордың техникалық сипаттамалары:
ITEM	Техникалық параметр		Мән
1	Электрлік рейтинг		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Байланыс кедергісі		≤30mΩ Бастапқы мән
3	Оқшаулау кедергісі		≥100MΩ (500VDC)
4	Диэлектрик Вольтаж	Арасында қосылмаған терминалдар	1000В/0,5мА/60С
		Терминалдар арасында және металл жақтау	3000В/0,5мА/60С
5	Электрлік қызмет ету мерзімі		≥50000 цикл
6	Механикалық өмір		≥1000000 цикл
7	Жұмыс температурасы		-25~125℃
8	Жұмыс жиілігі		электрлік :15 цикл Механикалық: 60 цикл
9	Діріл дәлелі		Діріл жиілігі: 10~55Гц; Амплитудасы: 1,5 мм; Үш бағыт: 1H
10	Дәнекерлеу қабілеті: Суға батырылған бөліктің 80% -дан астамы дәнекермен жабылуы керек		Дәнекерлеу температурасы: 235±5℃ Суға батыру уақыты: 2~3S
11	Дәнекердің ыстыққа төзімділігі		Ыстық дәнекерлеу: 260±5℃ 5±1S Қолмен дәнекерлеу: 300±5℃ 2~3S
12	Қауіпсіздік мақұлдаулары		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Сынақ шарттары		Қоршаған орта температурасы: 20±5℃ Салыстырмалы ылғалдылық: 65±5% RH Ауа қысымы: 86~106KPa

Micro Switch функциясы және қолданбасы

1.Sate, сенімді негізгі қосқыш
2.Жақсы сыртқы түрі, тығыз контигурация. Сипаттама: шағын контактілер, жылдам әрекет, жоғары сезімталдық және шағын 3. операциялық саяхат.
4.Long lite, жоғары сенімділік
5. Әртүрлі байланыс терминалдары
6. Температураның әр түрлілігі
7. Әртүрлі тұтқалар
8. Қабылданатын пластмасса немесе теопластикалық
9.Үйде кеңінен қолданылатын аппараттық электроникалық жабдық автоматты машина байланысы эквионавтомобиль электроны, аппарат және 10.құрал, электр қозғалыс құралы және т.б.

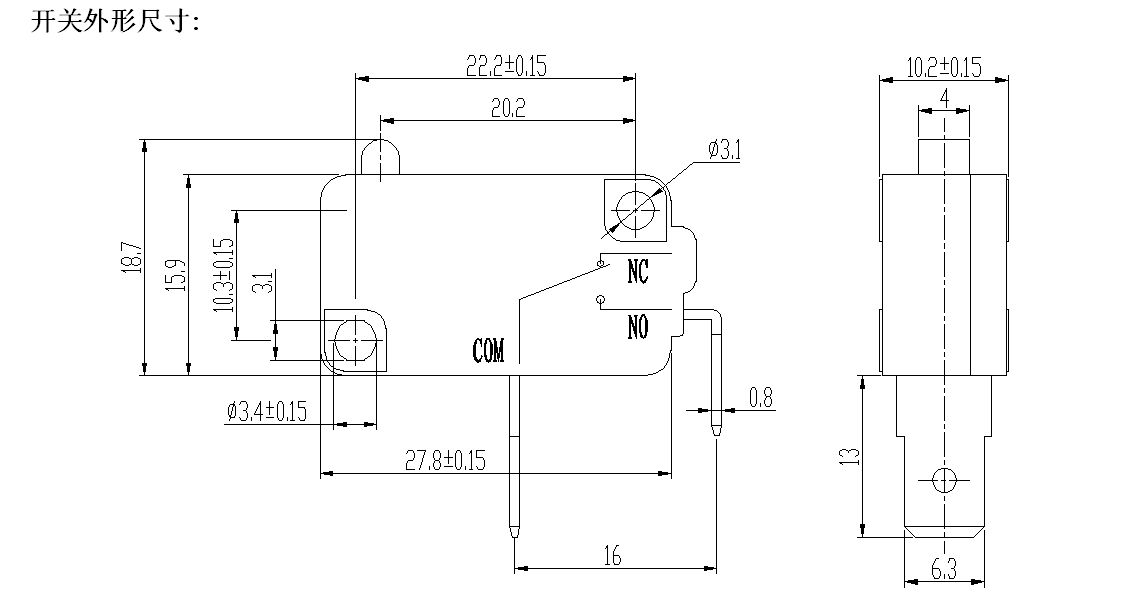

Микро коммутатор мәліметтері
