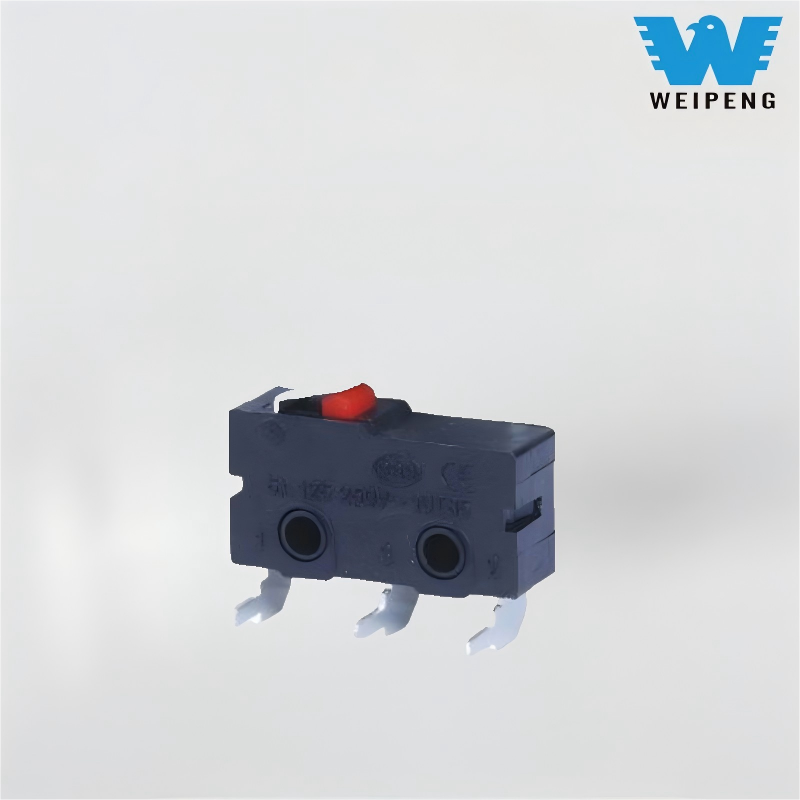

Үш істікшелі саяхат микро ауыстырғышы

Үш істікшелі саяхат микро ауыстырып-қосқышында қысқа рычагты триггер құрылымы және жылдам әрекет ету механизмі бар, бұл ең аз механикалық күшпен тізбекті жылдам ауыстыруға мүмкіндік береді. Нақты жұмыс сипаттамаларымен, кең қоршаған ортаға бейімделуімен және жаһандық қауіпсіздік сертификаттарымен өнім тұрмыстық техниканы басқару, өнеркәсіптік автоматтандыру және электрондық жабдықты басқарудың маңызды сценарийлерінде кеңінен қолданылады. Ол құрылғылардың қауіпсіз жұмысын және дәл басқаруын қамтамасыз ететін негізгі компонент ретінде қызмет етеді.

Үлгі:HK-04G-LZ-186

Сұрау жіберу

Өнім Сипаттамасы

WEIPENG® - жетекші Three-Pin Travel Micro Switch өндірушілері, жеткізушілері және экспорттаушысы.

Микро ауыстырғышКіріспе

HK-04G-L микро ауыстырып-қосқышында қысқа тұтқалы триггер құрылымы мен жылдам әрекет ету механизмі бар, бұл ең аз механикалық күшпен тізбекті жылдам ауыстыруға мүмкіндік береді. Нақты жұмыс сипаттамаларымен, кең қоршаған ортаға бейімделуімен және жаһандық қауіпсіздік сертификаттарымен өнім тұрмыстық техниканы басқару, өнеркәсіптік автоматтандыру және электрондық жабдықты басқарудың маңызды сценарийлерінде кеңінен қолданылады. Ол құрылғылардың қауіпсіз жұмысын және дәл басқаруын қамтамасыз ететін негізгі компонент ретінде қызмет етеді.

Дәл серіппелі жапырақтың энергияны сақтау құрылымын пайдалана отырып, триггер реакциясы қолданылатын күш жылдамдығына тәуелсіз. Қажетті жұмыс күші небәрі 1,0–3,5 Н, қозғалыс алдындағы бақылау диапазоны 0,3–1,0 мм, минуттық орын ауыстыру сигналдарын түсіре алады, бұл оны дәл анықтау талаптарына қолайлы етеді. Әрекет дифференциалы ≤0,4 мм, контактілерді лезде және дәл ауыстыруды қамтамасыз етеді. Стандартты микро ауыстырып қосқыштармен салыстырғанда оның тұтқасының беріліс тиімділігі 20%-ға артады, бұл принтер қағазын беруді анықтау сияқты қолданбаларда 0,1 мм деңгейінде анықтау қателерін азайтуға мүмкіндік береді.

Жұмыс температурасының диапазоны -25℃-ден 125℃-қа дейінгі аралықты қамтиды, 1 сағат ішінде 1,5 мм амплитудасы бар 10~55 Гц жиіліктегі үш өлшемді діріл соққыларына төтеп бере алады. Оқшаулау кедергісі ≥100MΩ (500VDC), ал терминалдар мен металл корпус арасындағы диэлектрлік кернеу 1500В/0,5мА/60с жетеді. Корпус материалы 125 ℃ температурада тұрақты механикалық өнімділікті сақтайды, микротолқынды пештің қуыстары және станоктарды тарату қораптары сияқты жоғары температура және жоғары діріл орталарына жарамды.

Микро ауыстырғышҚолданба

Дәл электроника мен медициналық құрылғыларға жарамды. Мысалы:

Принтер:Қағаз беру арнасындағы бұралмалы тұтқа қағаздың шетін анықтайды. 0,3 мм алдын ала саяхат қалыңдығы 50 мкм термиялық қағазды анықтай алады;

Медициналық монитор:Түймені іске қосу триггер сезімталдығын теңестіру және кездейсоқ іске қосудың алдын алу үшін 1,0Н жұмыс күші бар қысқа бұрылыс қолының құрылымын пайдаланады;

Смарт терминал:Батарея бөлігінің қақпағының жабылуын анықтау, қақпақтың толық бекітілуін қамтамасыз ету үшін артық жүру ≥0,2 мм.

Микро ауыстырғыш Техникалық сипаттама

Коммутатордың техникалық сипаттамалары:
ITEM	Техникалық параметр		Мән
1	Электрлік рейтинг		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Байланыс кедергісі		≤50mΩ Бастапқы мән
3	Оқшаулау кедергісі		≥100MΩ (500VDC)
4	Диэлектрик Вольтаж	Арасында қосылмаған терминалдар	500В/0,5мА/60С
		Терминалдар арасында және металл жақтау	1500В/0,5мА/60С
5	Электрлік қызмет ету мерзімі		≥10000 цикл
6	Механикалық өмір		≥100000 цикл
7	Жұмыс температурасы		-25~125℃
8	Жұмыс жиілігі		Электрлік: 15 цикл Механикалық: 60 цикл
9	Діріл дәлелі		Діріл жиілігі: 10~55Гц; Амплитудасы: 1,5 мм; Үш бағыт: 1H
10	Дәнекерлеу қабілеті: Суға батырылған бөліктің 80% -дан астамы дәнекермен жабылуы керек		Дәнекерлеу температурасы: 235±5℃ Суға батыру уақыты: 2~3S
11	Дәнекерлеудің ыстыққа төзімділігі		Ыстық дәнекерлеу: 260±5℃ 5±1S Қолмен дәнекерлеу: 300±5℃ 2~3S
12	Қауіпсіздік мақұлдаулары		UL, CSA, VDE, ENEC, CE
13	Сынақ шарттары		Қоршаған орта температурасы: 20±5℃ Салыстырмалы ылғалдылық: 65±5% RH Ауа қысымы: 86~106KPa
