Жарықтандырушы қосқыш: түрлері, сымдары және сатып алу жөніндегі нұсқаулық

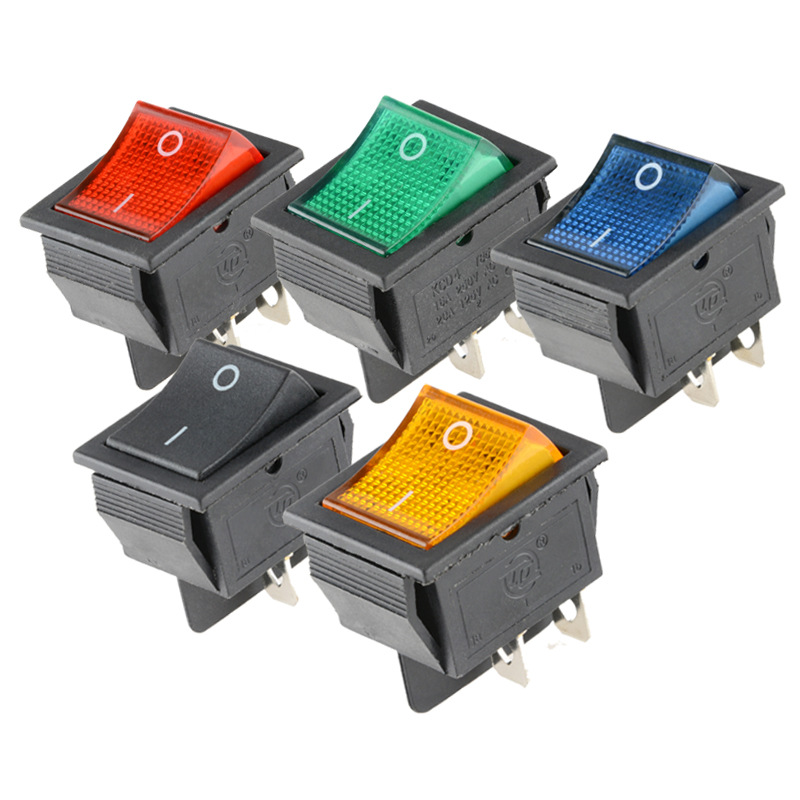

Жарықтандырылған рокер қосқышы қосқыштың қосу/қосу күйінде немесе оңай емес екенін көрсететін LED немесе неон шамымен біріктірілген қосу/өшіру қосқышының бір түрі ретінде қызмет етеді. Оның индикаторы арқасында рокер қосқышы тіпті қараңғыда немесе шамадан тыс басқару панелінде де анық көрінеді. Жарықтандырылған рокер қосқыштары автомобильдерде, қайықтарда, RV-ларда, велосипедтерде, тұрмыстық техникада, өнеркәсіптік машиналарда, электрлік басқару жүйелерінде және т.

Төмен кернеу тізбектерінде де, жоғары вольтты секторларда да жарықтандырылған рокер қосқыштарын пайдалануға болады. Автокөлік қолданбаларында қолданылатын 12 В қосқыштары, сондай-ақ үйлер мен өнеркәсіпте пайдалануға арналған 120 В айнымалы ток қосқыштары кездеседі. Сәйкес типті таңдау кезінде жүйенің кернеуін, токтың номиналдылығын, жүктеме түрін, терминалдың орналасуын, коммутатордың өлшемін және орнату аймағын белгілеу қажет.

Бұл не?Жарық рокер қосқышы?

Рокер қосқышы а-дан жасалғанэлектр тізбегін іске қоса алатын тербеліс механизмі. Рокер қосқышы қосулы күйіне итеріліп, қуат көзі қуат беретін жабдыққа қосылады. Сонымен қатар, қосқышта қуат қосулы екенін көрсететін кіріктірілген жарық диоды немесе неон бар.

Коммутатор құрылғының дизайны мен баптауына байланысты оның қуат алатынын, қосылғанын немесе жұмыс істеп тұрған басқа тізбектің бар-жоғын көрсете алады. Түріне байланысты қосқышты қосудың бірнеше түрлі жолдары бар. Дегенмен, орнатуды бастамас бұрын өндірушінің сымды қосу нұсқаулары мен маркерлерімен кеңесіңіз.

Жарық беретін рокер қосқыштарының жалпы түрлері

Екі терминалды қосқыштар

Екі терминалды қосқыш қарапайым қосу және өшіру режимінде жұмыс істеуге арналған. Жалпы айтқанда, коммутациялық құрылғының бұл түрі жүктемемен де, электрмен жабдықтау схемаларымен де қосылады және қуаттандыру кезінде жарықдиодты жарықтандыруға болады. Кейбір жарық диодты түрлеріне полярлық әсер етеді, сондықтан қосылымдар төменде сипатталғандай орындалуы керек.

Үш терминалды рокер қосқыштары

Үш терминалды конструкциялар электр энергиясын енгізуді, ауыстырылатын сигналдарды және жерге қосуды қамтамасыз етумен сипатталады. Жерге қосу үшін бөлек терминалдың болуы нәтижесінде қарастырылып отырған индикатор еш қиындықсыз жұмыс істей алады. Бұл дизайн түрі автомобильдер мен қайықтарда жиі қолданылады.

Төрт және бес терминалды рокер қосқыштары

4 және 5 терминалды қосқыштар тәуелсіз жарықтандыруды, екі полюсті коммутацияны немесе бірнеше шығыстарды қамтамасыз ете алады. Олар күрделірек басқару бастиектеріне сай келеді, дегенмен дұрыс сымдар схеманың ішкі конфигурациясына байланысты. Сондықтан стандартты терминал орындары арқылы сымдарды қосу процесін жеңілдетудің орнына берілген диаграмманы ұстану керек.

SPST, SPDT және DPDT конфигурациялары

SPST қосқышының бір ғана тізбекті аяқтау және оны қосудан өшіру күйіне ауыстыру мүмкіндігі бар. SPDT қосқыштары бір кірісті қосады және екі шығыста жұмыс істейді. DPDT қосқыштары екі тізбекте жұмыс істейді және кірістерді таңдауға немесе полярлықты өзгертуге қабілетті. SPST қосқышы - шамды қосу сияқты әдеттегі қолданбалар үшін пайдаланылатын қосқыштың ең көп таралған түрі.

Бұл не?Жарық рокер қосқышы12V үшін пайдаланылады?

Жарықтандыруы бар 12 вольтты рокер қосқышы 12 вольттік тұрақты ток (тұрақты ток) көзі бар электр тізбектерінде пайдалануға арналған. Типтік қолданбаларға мыналар жатады:

• Автокөлік және мотоциклді жарықтандыру
• Жарық диодты шамдар мен жұмыс шамдары
• Салқындату желдеткіштері мен су сорғылары
• Қайық және RV керек-жарақтары
• Бақылау тақтасы және басқару панелінің жабдықтары
• Аккумулятормен жұмыс істейтін электр жүйелері

12В стандарты коммутатор үшін жоғарғы ток шегін қарастырмайды. Мысалы, коммутатор 20А ток кезінде 12В қуатта жұмыс істей алады деп айтуға болады. Дегенмен, іске қосу кезінде қозғалтқыштар мен сорғылар сияқты кейбір машиналар көбірек ток тартуы мүмкін. Осы мақсатта жоғары токтарды немесе индуктивті жүктемелерді басқару үшін тиісті релелерді пайдалану қажет.

Дұрыс жарықтандырылған рокерді қалай таңдауға болады

Кернеу мен ток рейтингін тексеріңіз

Тізбектің кернеуі мен токымен дұрыс жұмыс істейтін қосқышты таңдаңыз. Мысалы, кернеуі 120 В немесе 230 В айнымалы ток тізбегі үшін 12 В тұрақты ток номиналды ажыратқышты қолдануға болмайды. Қалыпты жұмыс токынан басқа, жүктің іске қосу немесе кіріс тоғын да ескеру қажет.

Жүктеме түрін қарастырыңыз

Электр қозғалтқыштары, сорғылар, жылыту құрылғылары, шамдар және жарықдиодты драйверлер ажыратқыштарға әртүрлі жүктемелер береді. Тек резистивті жүктемелерді қарастыратын рейтингтер электр қозғалтқыштары сияқты индуктивті жүктемелерге қолданылмауы мүмкін. Ажыратқыштарды таңдау олар көтеретін жүктемелерге сәйкес жасалуы керек.

Орнату өлшемдерін растаңыз

Тапсырыс бермес бұрын, панельдің кесіндісінің өлшемін, сондай-ақ панельдің қалыңдығын, ұстау тілінің орнын және панельдің артындағы бос жерлерді тексеріңіз. Коммутатор алдыңғы жақтағы саңылауға түсуі мүмкін, бірақ басқа бөліктермен және сымдармен соқтығысуы мүмкін.

Индикатор сипаттамаларын қарап шығыңыз

Жарықдиодты индикаторлардың қуат тұтынуы өте төмен, сондықтан олар әдетте 12 В жүйелерінде қолданылады. Жарық диодтың ішкі резисторы бар екеніне көз жеткізіңіз және оның полярлығы бар-жоғын тексеріңіз. Әр түрлі кернеудегі қосқышты пайдалану индикатордың дұрыс емес бағытталуына әкелуі мүмкін.

Қоршаған ортаны қорғауды қарастырыңыз

Ашық ауада, үй ішінде, теңіз ортасында немесе шаң мен діріл бар ортада қолданылатын жағдайда, ылғалға төзімді және тоттың алдын алу қабілеті бар ажыратқыштарды таңдау керек.

Жарықтандырушы рокерді қалай қосуға болады?

Жарықтандырылған рокерді ажыратқышты қосу белгілі бір қосқыштың сипаттамаларын, оның ішінде терминалдар саны мен орналасуын анықтауды қамтиды. Жұмысты бастамас бұрын әрқашан қуат көзін өшіріп, терминалдардың әрқайсысын дәл анықтаңыз. Электр желісіне қосуды тек білікті техниктер орындауы керек.

Әдеттегі үш терминалды 12 В сым

Сақтандырылған оң қуат -> Қуат немесе кіріс терминалы
Ауыстырылатын шығыс -> Жүктеменің оң терминалы
Жүйе теріс -> Жер терминалы және жүктеме теріс

Индикатордың қосылғанын көрсететін қосқыш қосылғаннан кейін электр қуаты жүктемеде болуы керек. Сақтандырғыш қосқышты қоректендірудің, яғни аккумулятордың жанында орнату керек. Сақтандырғыштың мәні де сымның түріне және тізбектің сипаттамасына сәйкес келуі керек.

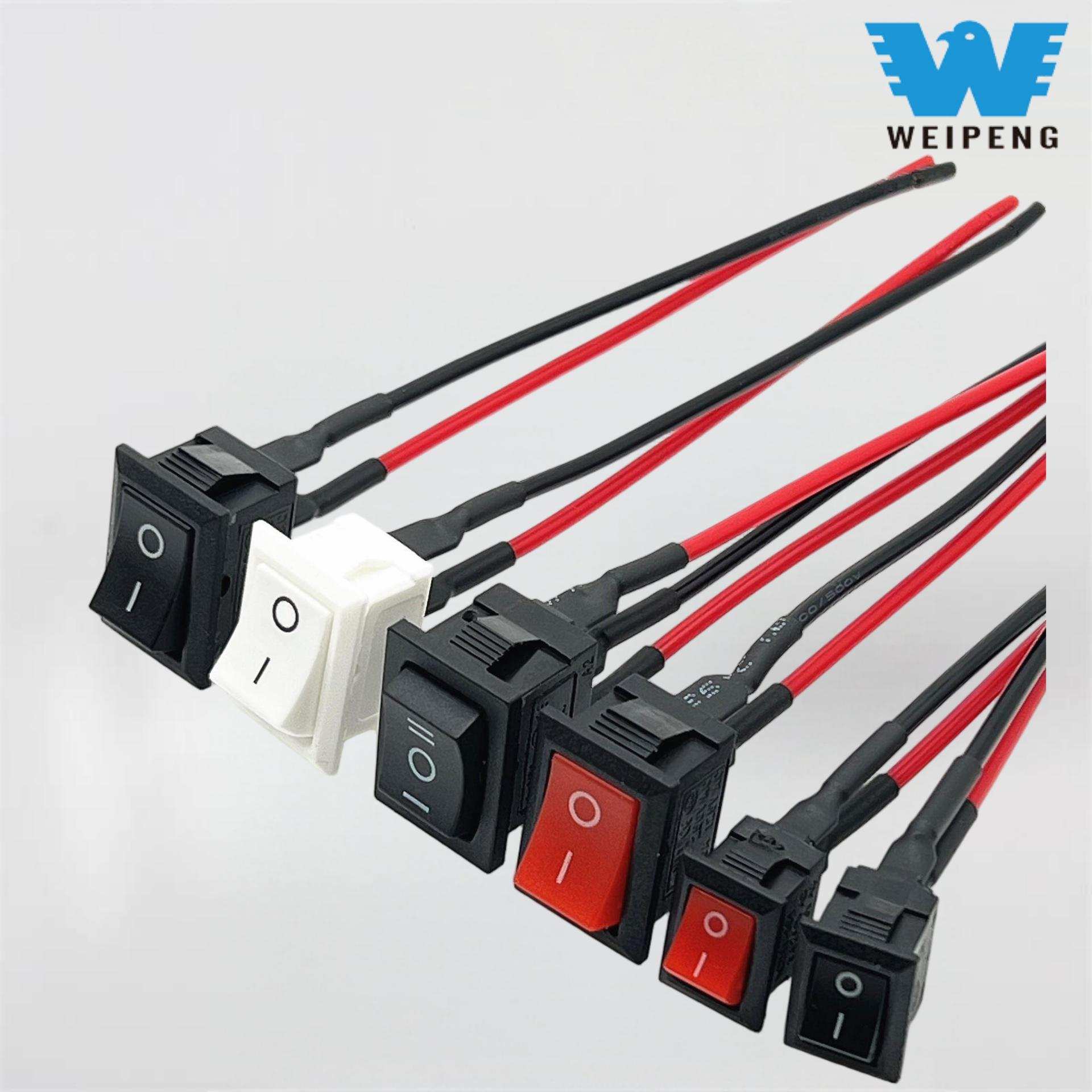

Әдеттегі екі терминалды сым

Оң қуат -> Коммутатор терминалы 1
Ауыстыру терминалы 2 -> Оң жүктеме
Теріс жүктеме -> Жүйе теріс

Коммутаторда полярлыққа сезімтал жарық диоды бар болса, оң және теріс сымдарды дұрыс жалғау маңызды. Сымдар кері бұрылған жағдайда, коммутатор дұрыс жұмыс істейтініне қарамастан, жарық диоды қосылмайды.

Сымдар мен қауіпсіздік ережелері

Барлық қосылымдардың қауіпсіз екендігіне кепілдік беру үшін тиісті ток көрсеткіші бар сымды пайдаланыңыз және оқшауланған терминалдарды, сондай-ақ жылуды қысқарту құбырларын пайдаланыңыз. Сымдарды өткір бұрыштарға, жоғары жылу көздеріне немесе қозғалыс тудыруы мүмкін жерлерге жақындатпаңыз. Көлік құралдары үшін сым сымдарының діріл мен қажалуға ұшырамауын тексеріңіз. Теңіз сымдары үшін қосқыштар мен пайдаланылған сымдар коррозияға ұшырамағанына көз жеткізіңіз.

Жанып тұрған қосқыш рокер автоматты ажыратқышты, дұрыс жерге қосуды немесе сақтандырғышты алмастырмайды. Коммутатор тым қызып кетсе, балқып кетсе, түсі өзгерсе, ұшқын шығарса немесе күйген иіс шығарса, оны өшіру керек, себебі бұл артық ток, бос қосылым, ақаулы контактілер немесе жүкті көтеру үшін тым жұқа сымдар сияқты электр ақауының белгісі болуы мүмкін.

ЖалпыЖарық рокер қосқышыМәселелер

Индикатор жанбайды

Кейбір жалпы себептер - полярлықтың бұрылуы, жерге қосылымның болмауы, терминалдарды анықтаудағы қате немесе басқа кернеуге арналған индикаторды пайдалану. Орнату жұмыстарын өндірушінің электр схемасымен дұрыс салыстырыңыз және дұрыс терминалдарда кернеу бар екенін тексеріңіз.

Жүктеме жұмыс істейді, бірақ көрсеткіш жұмыс істемейді

Коммутатор контактілері жақсы өткізілген болса да, құрылғыда бөлек жерге немесе қуат көзі бар-жоғын тексеру бірдей маңызды. Сондай-ақ, құрылғыда басқалардан бөлек жұмыс істейтін жарық көзі бар-жоғын тексеріңіз.

Коммутатор өшірілген кезде индикатор қосулы болып қалады

Кейбір коммутатор үлгілері кірісте қуат болған кезде жанып тұратындай жұмыс істейді. Бұл әрекет нақты құрылғы үшін қалыпты болуы мүмкін. Коммутаторды ауыстырмас бұрын, қосқыш индикатор тізбегін тексеріңіз.

Индикатор жыпылықтайды немесе қосқыш қызады

Бос қосылымдар, кернеудің төмендеуі, жоғары ток ағыны немесе жарамсыз жүктемелер сияқты мәселелер жыпылықтауды және қызып кетуді тудыруы мүмкін. Бұл схеманы ажырату және коммутатордың рейтингін, сым өлшемін және құрылғының қалай қосылғанын және жүктелетінін тексеру арқылы зерттелуі керек. Қажет болса, қозғалтқыш, сорғылар немесе жоғары токтарды тартатын басқа жүктемелер үшін реле пайдалану қажет болуы мүмкін.

Жиі қойылатын сұрақтар

Жарықтандырылған рокер қосқышы жерге қосу сымын қажет ете ме?

Бұл жағдай әрқашан бола бермейді. Есептегіштердің екі терминалды түрлерінде олар өздерінің индикаторын ішке қосады, бұл бөлек жерге қосу қажет емес дегенді білдіреді. Үш терминалы бар модельдердің әрқашан өздерінің жер нүктесі болуы керек. Әрқашан өнімнің тиісті терминалдары мен техникалық сипаттамаларын тексеріңіз.

12 В жарықтандырылған рокер қосқышы жарықдиодты шамдарды басқара ала ма?

Бекіту жарамды, өйткені коммутаторда жүйенің кернеуіне, номиналды жұмыс тогына және жарық диоды драйверінің іске қосу тогына сәйкес келетін рейтинг бар. Үлкен жарықдиодты жолақтарды немесе бірнеше арматураны пайдаланған кезде реле қажет болуы мүмкін.

12 В рокер қосқышын тұрмыстық қуатпен пайдалануға бола ма?

Жоқ, 12 В тұрақты ток үшін есептелген рокерді ауыстырып қосқышты 120 В немесе 230 В айнымалы токпен пайдалану мүмкін емес. Айнымалы ток қосқышы айнымалы ток кернеуіне, токқа, жүктеме түрлеріне және тұрмыстық электр қуатына қатысты қолданылатын қауіпсіздік стандарттарына бағалануы керек.

Неліктен менің жарық диодты рокер ажыратқышы өшірулі кезде әлсіз жанады?

Гизмодан немесе тізбектегі жүктемеден аз ағып кету тогы күңгірт жарықты тудырады. Кейде бұл реттеудің орнына басқа қосқышты немесе релені немесе жүк жағындағы құрылғыны қолдануға болады.

Рокер қосқышын қалай тексеруге болады?

Оның үздіксіздігін тексеру үшін қосқышты қуат көзінен ажыратып, мультиметрді үздіксіздік режиміне қою керек. Коммутатордың жұмысы оның жұмыс кезінде ашық және жабық жауаптары болатындай болуы керек. Ешқашан қуат тізбегінде үздіксіздік сынамасын жүргізбеңіз.

Сәйкес жарықтандырылған рокер қосқышында кернеу, ток, жүктеме түрі, терминалдар, өлшем және қоршаған ортаға сәйкес функцияның сипаттамалары бар. Кішкентай 12 В керек-жарағын іске қосу үшін SPST қосқышы қолайлы таңдау болып табылады. Қозғалтқыштар немесе ауыр жабдықтар болса, реле қажет болады, сонымен қатар басқа электр жүйелерінде сақтандырғыштар мен тиісті сымдар қажет.
