Микро коммутатор 5a 125 250v

Микро коммутатор 5a 125 250v125 в айнымалы ток пен 250 в айнымалы токпен белгіленген жұмыс шектерінде максималды 5а дейін электр тізбектерін қосу және өшіру үшін қолданылатын кішкене жылдам әрекетті қосқыш. Ол әдетте электронды құрылғыларда, басқару жүйелерінде, сауда автоматтарында, кеңсе жабдықтарында, есіктер мен қақпақтарда, құрылғыларда және т.б.

Қолданыстағы рейтингтен басқа, жүк түрі, жетек түрі, күш, терминалдардың конфигурациясы, өлшемдері және қоршаған орта жағдайлары құрамдастарды жоспарлап отырған пайдалануға жарамды екенін тексеріңіз.

5А 125/250VAC нені білдіреді?

«5A 125/250VAC» белгісі әдетте өндіруші ұсынған сәйкес жүктемемен пайдаланылған жағдайда ажыратқыш 125 вольт айнымалы ток немесе 250 вольт айнымалы ток кернеуінде ең көбі 5 амперді басқара алатынын көрсетеді.
Бұл сипаттама әдетте резистивті жүктемелерге қолданылады.

Қозғалтқыштар, соленоидтар, компрессорлар, шамдар, трансформаторлар және электрондық қуат блогы сияқты құрылғыларда жоғары токтың немесе электр доғасының пайда болуы мүмкін. Мұндай жағдайларда басқа жүктеме дәрежесі бар құрылғыларды пайдалану немесе сәйкес басатын құрылғыны қолдану қажет болуы мүмкін.

Бұл айнымалы ток рейтингін білдіреді. Дегенмен, бұл коммутатордың 125VDC немесе 250VDC пайдалану үшін бекітілгеніне кепілдік бермейді. Жалғастырмас бұрын әрқашан тағайындалған деректер парағында нақты тұрақты ток рейтингін іздеңіз.

Микро коммутатор қалай жұмыс істейді?

Микро коммутатор жылдам әрекет ету механизмін пайдаланады. Жетек нақты орынға кірген кезде, ішкі серіппе контакт күйін тез өзгертеді. Сондықтан, оның минималды қозғалысы мен тұрақты жұмыс нүктесіне қарамастан, коммутатордың тамаша сенімділігіне мүмкіндік береді.

Жетектердің типтік түрлерінің ішінде плунжер, топса рычагы, ролик иінтірегі және имитацияланған ролик бар. Жетектің тиісті түрі қолда бар кеңістікке, қозғалыс бағытына және процеске қажетті күш пен қашықтыққа байланысты таңдалады.

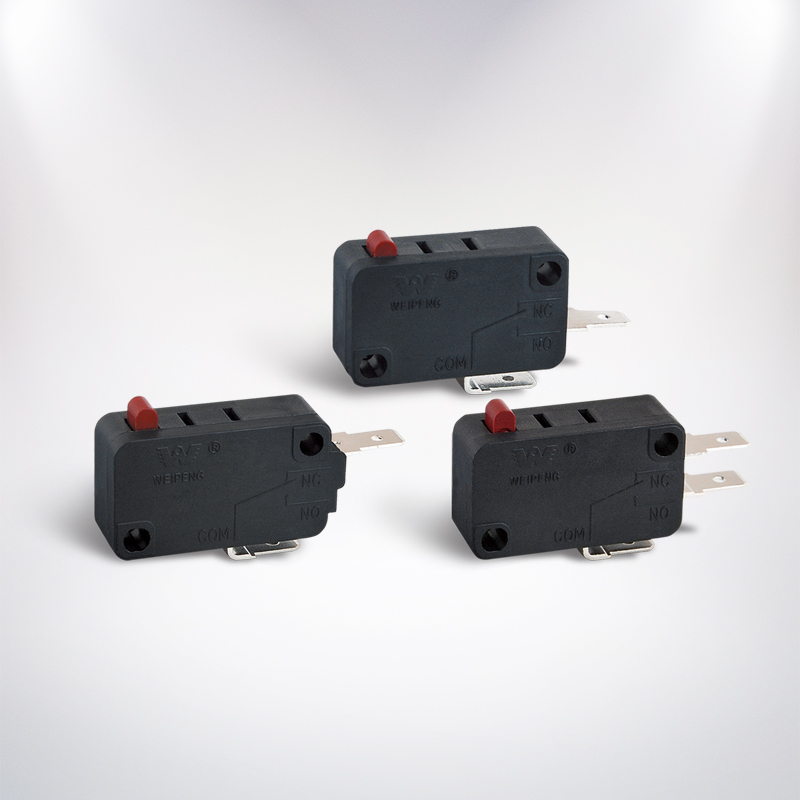

SPDT терминалының конфигурациясы

Бірнеше 5А үлгілері SPDT режимінде жұмыс істейді (бір полюсті қос лақтыру). SPDT-дегі жалпы терминалдар - COM, NC және NO.

Тізбек жетекті басу арқылы іске қосылғанда, COM-ды NO-мен бірге қолданыңыз. Екінші жағынан, тізбек күту күйінде жабық күйінде қалуы керек және жетек қосылған кезде ашық күйде қалуы керек кезде COM-ды NC-мен бірге пайдаланыңыз. Сымдарды жалғамас бұрын нақты қосқыштағы таңбалауды тексеріңіз.

Сезімтал микро қосқыш дегеніміз не?

Сезімтал микро қосқыш өте аз күшпен жұмыс істейді. Бұл коммутатор жеңіл есіктің, пластик ілгектің, шағын механизмнің немесе шектеулі қозғалыстың көмегімен іске қосылғанда пайдалы.

Сезімталдық ағымдағы рейтингтен көбірек анықталады. Келесі спецификацияларды тексеріңіз:

• Жұмыс күші және босату күші
• Алдын ала саяхат және асып кету
• Жұмыс орны
• Жетек түрі және ұзындығы
• Механикалық және электрлік қызмет ету мерзімі

Роликті иінтіректі пайдалану сыртқы жүйеден қажет күш-жігерді азайтуға мүмкіндік береді. Дегенмен, дұрыс емес теңестіру бүйірлік кернеуге және ерте сәтсіздікке әкелуі мүмкін. Ол дұрыс жұмыс істеуі керек, оның артық жүру сипаттамасынан аспай жұмыс істеуі керек.

5А, 10A, 16A және 21A микро ажыратқыштар

Микро ажыратқыштар ағымдағы рейтингтердің әртүрлі нұсқаларында, атап айтқанда 5A, 10A, 16A және 21A шығарылады. Ағымдағы рейтингтің жоғары болуы міндетті түрде дұрыс таңдау емес; коммутатор қолдану кернеуіне, жүктеме түріне, өлшемдерге, терминал түріне және стандарттарға сәйкес болуы керек.

10А, 16A және 21A деп бағаланған басқа модельдермен 5А деңгейінде 125В және 250В кернеуі бар микро қосқышты қараған кезде, рейтингті ғана емес, барлық техникалық сипаттамаларды салыстыру керек. Жоғары номиналды ауыстырып-қосқыш орнату саңылаулары, жетектің жүрісі, терминал орны және контакт өлшемдері сияқты дизайн ерекшеліктері бойынша төмен бағаланған үлгілерден ерекшеленуі мүмкін.

Жүктеме және қауіпсіздік ережелері

Жүктемені қоспас бұрын, қалыпты токты ғана емес, сонымен қатар кіріс немесе іске қосу тогын анықтау керек. Резистивті жүктемелер әдетте индуктивті немесе сыйымдылық жүктемелерге қарағанда оңайырақ. Қозғалтқыштар мен электромагниттер қалыпты ток 5 А төмен болса да, контактілерге зиян келтіруі мүмкін ұшқындарды тудыруы мүмкін.

Негізгі қолданбаларда тиісті оқшаулау, шамадан тыс жүктемеден қорғау, механикалық қорғаныс және қоршау қолданылуы керек. Ажыратқышты дұрыс орнату, әдетте, жабдық конструкциясы мен жергілікті электр ережелерінде көрсетілген өткізгіш сымды үзетіндей етіп жасалуы керек.

Осыған байланысты орнату немесе сынақ жұмыстарын бастамас бұрын, электр желісінен ажыратыңыз. Желілік кернеудің сымдары аяқталуы немесе білікті маман тексеруі керек.

Орнату және орнату бойынша кеңестер

Тапсырыс берер алдында әрқашан корпус өлшемдерін, орнату саңылауларының аралығын, жетек биіктігін, терминал түрін және жұмыс орнын тексеріңіз. Ұқсас қосқыштар міндетті түрде бір-бірін алмастырмайды.

Жетекті дұрыс бағытта басу керек және өндіруші басқаша көрсетпесе, оны қатты механикалық тоқтату ретінде пайдалануға болмайды. Шамадан тыс соққыдан, бүйірлік қысымнан, ылғалдылықтан, ылғалдан және тербелістерден аулақ болу керек.

Жиі қолданылатын терминалдардың әртүрлі түрлері бар; олар дәнекерлеу терминалдарын, жылдам қосылатын қойындыларды, ПХД түйреуіштерін және сым терминалдарын қамтиды. Стиль пайдаланылатын құрастыру техникасына және кеңістіктің болуына байланысты таңдалуы мүмкін.

Дұрыс үлгіні қалай таңдауға болады

Сатып алу алдында осы бақылау тізімін пайдаланыңыз:

• Айнымалы ток немесе тұрақты ток кернеуін және нақты жүктеме тогын растаңыз.
• Жүктеме резистивті, индуктивті, сыйымдылық, қозғалтқыш немесе шам екенін анықтаңыз.
• Схема бойынша SPDT, SPST-NO немесе SPST-NC таңдаңыз.
• Қажетті жұмыс күшін және жетек стилін таңдаңыз.
• Монтаждау өлшемдері мен терминал позицияларын салыстырыңыз.
• Жұмыс температурасын, тығыздағышты, электрлік қызмет мерзімін және рұқсаттарды тексеріңіз.
• Нақты бөлік нөмірі үшін ресми деректер парағын сұраңыз.

Жиі қойылатын сұрақтар: сезімтал микро қосқыш SPDT 5A 125/250VAC

SPDT 5A 125/250VAC сезімтал микро қосқыш дегеніміз не?

Коммутатор - жалпы терминалы және қос шығысы бар төмен күшті және жылдам әрекет ететін құрылғы. Бақыланатын жағдайларда жұмыс істегенде оның максималды ток рейтингі 5А құрайды.

Мен оны 250VDC үшін пайдалана аламын ба?

Жоқ, 125/250 VAC белгісі айнымалы ток рейтингін білдірсе де, тұрақты кернеу үшін рейтингті бермейді. Әрқашан көрсетілген тұрақты кернеу мен ток рейтингі бар қосқышты іздеңіз.

ЖОҚ мен NC арасындағы айырмашылық неде?

Әдетте ашық қосқыш қосқышта ештеңе басылмаған кезде электр тогының ағуына мүмкіндік береді, ал қалыпты жабық қосқыш жетек басқанда электр тогының ағуына мүмкіндік береді.

5А микро коммутатор қозғалтқышты басқара ала ма?

Қозғалтқыштың тогы 5А төмен болса да, қосқыш дұрыс жұмыс істемеуі мүмкін. Ажыратқыштың сыйымдылығынан асуы мүмкін іске қосу тогын және индуктивті доғаны анықтаңыз. Қозғалтқыштың жүк көтергіштігін бағалаңыз немесе реле немесе контакторды пайдаланыңыз.

5А қосқышын 16А немесе 21А үлгісімен ауыстыруға болады ма?

Ауыстыру өлшемдері, жетек қозғалысы, терминалдың орналасуы, контактілер орналасуы, кернеу рейтингі және сертификаттау бойынша бірдей өлшемге ие болған жағдайда ғана. Үлкен қуат рейтингінің өзі жеткіліксіз.

Микро ауыстырғыш қанша уақытқа жетеді?

Өнімнің қызмет ету мерзімі жүктеме, хабарлама жиілігі, туралау, қоршаған орта және орнату сапасымен анықталады. Механикалық және электрлік қызмет мерзімі бөлек терминдер; сондықтан нақты жүктемеге қатысты электрлік қызмет ету мерзімінің сипаттамаларын сақтау керек.

Қорытындылай келе,Микро коммутатор 5a 125 250vжүктеме және механикалық параметрлер сәйкес болса, шағын өлшемді айнымалы токты басқару және позицияны сезіну жүйелері үшін қолайлы нұсқа болып табылады. Техникалық сипаттамаларды тексеріп, SPDT үшін дұрыс терминалдар мен жетекті таңдап, айтарлықтай ток тоғы бар құрылғылар немесе талап етілетін электромеханикалық қолданбалар үшін реле немесе ауыр шешімді пайдаланыңыз.
